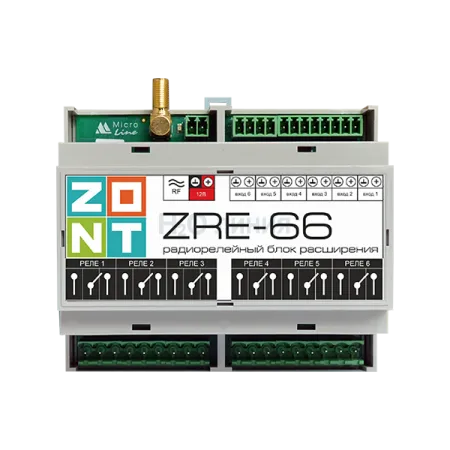

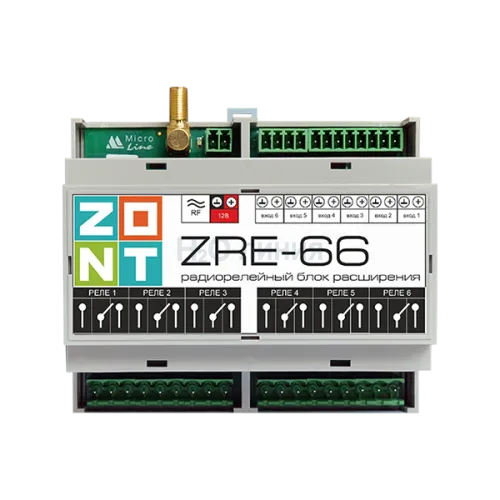

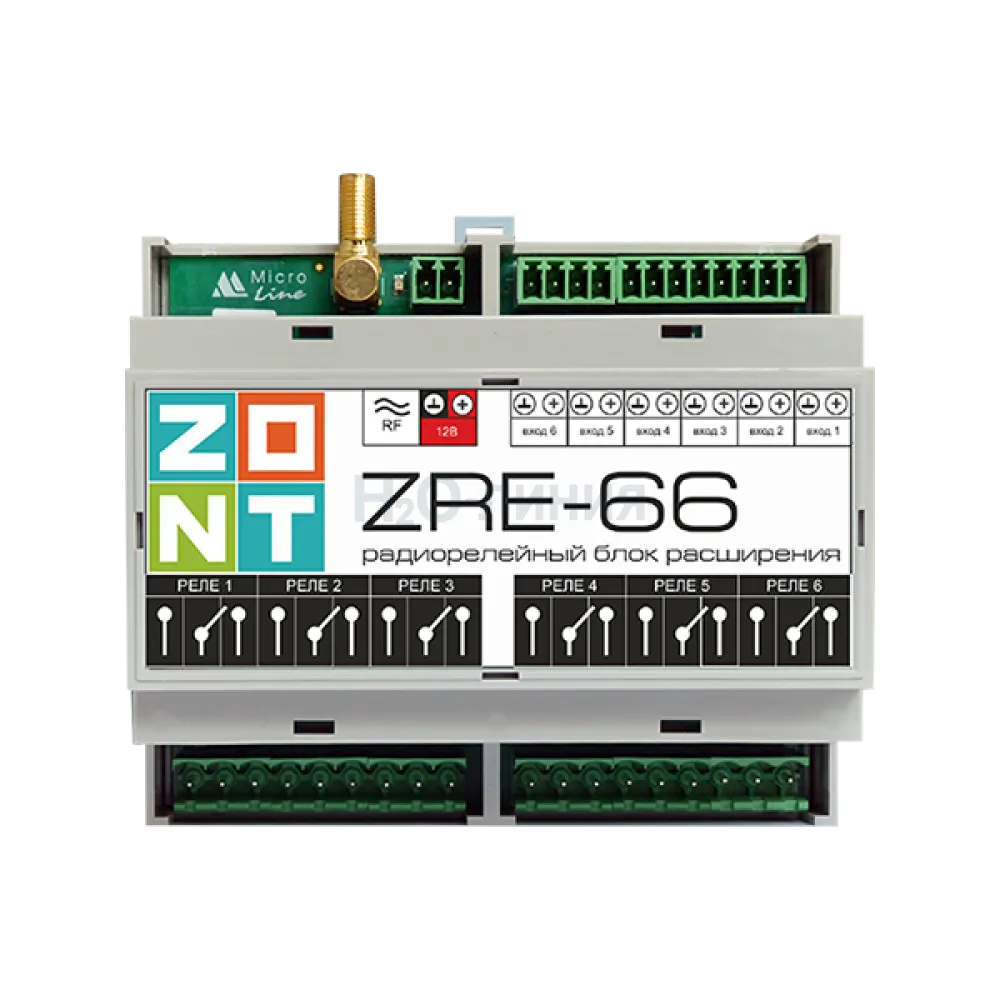

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров H5000+ PRO.V2, H2000+ PRO.V2, H1000+ PRO.V2, H1500+ PRO применяется радиорелейный блок расширения ZONT ZRE-66.
Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
6 аналоговых входов
Каждый из входов может быть использован как аналоговый вход для контроля NTC датчиков, аналоговых датчиков или сигналов различного назначения.
6 релейных выходов
Радиорелейный блок расширения ZRE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
| Напряжение питания | Основное | 10-28 В от источника постоянного тока |
| Аналоговые Входы
|
6 шт. | Входное напряжение 0-30 В Дискретность при измерении температуры датчиком NTC — 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 Ком |
| Релейные выходы | 6 шт. | Номинальный ток коммутации 7А (при резистивной нагрузке) Коммутируемое напряжение DC (макс) 30 ВКоммутируемое напряжение AC (пиковое) 240 ВМаксимальный ток коммутации – 3 А |
| Подключаемые датчики | до 6 шт.
|
аналоговые
NTC |
| Рабочий интервал окружающих температур | От минус 25 до плюс 70 °С | |
| Габаритные размеры, мм | 105 х 91 х 58 | |
| Корпус, крепление | D6MG, пластиковый, с креплением на DIN-рейку |
