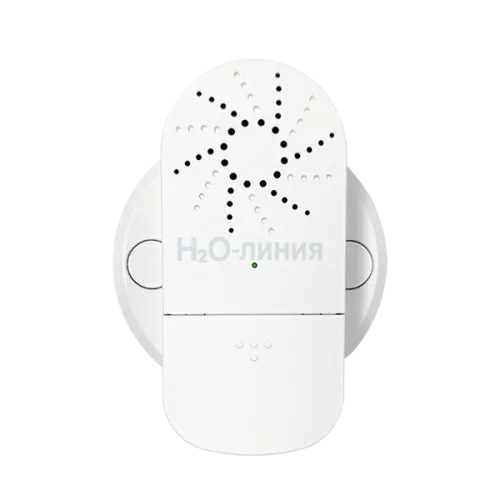

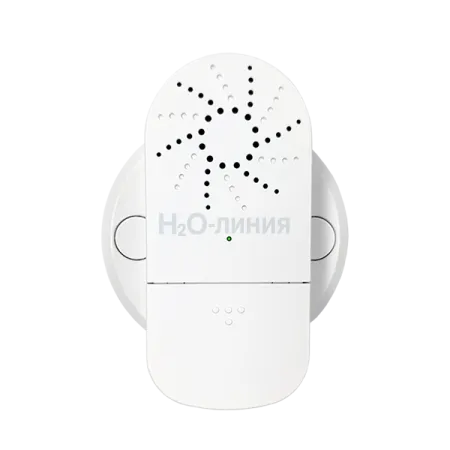

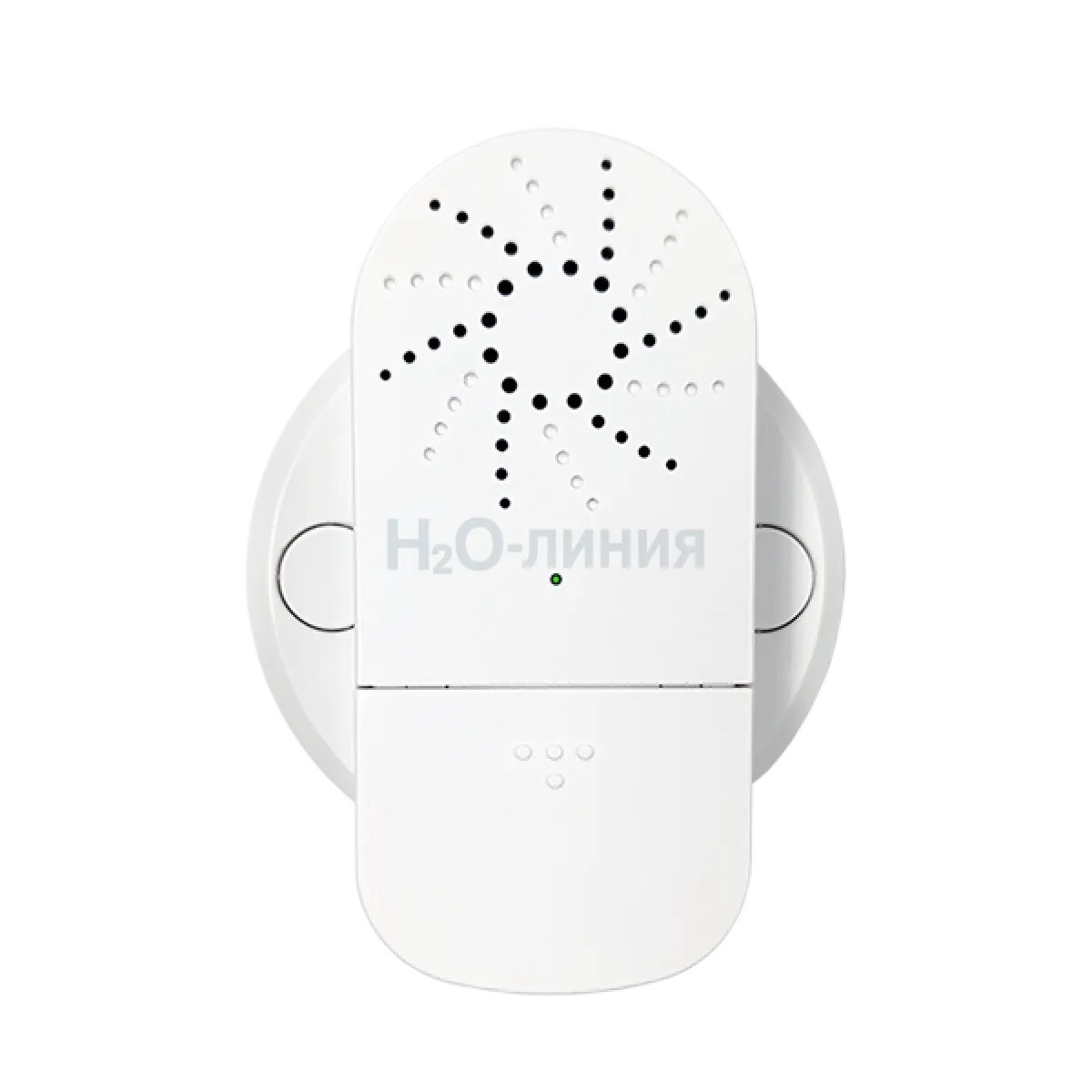

Радиомодуль МЛ-590 предназначен для связи приборов ZONT с радиоустройствами, передающими данные на частоте 868 МГц.
Устройство обеспечивает обмен данными по двустороннему, шифруемому радиоканалу связи. Одновременно обрабатывает и передает данные от 40 радиоустройств.
Радиомодуль ZONT МЛ-590 представлен в двух вариантах корпусов.
| Размеры: 95 х 55 х 23 мм | Размеры: 110 х 52 х 20 мм |
| Нет крепежного основания | Есть крепежное основание |
| Не работает с репитером МЛ-620 | Работает с репитером МЛ-620 |
| Работает с радиоустройствами ZONT с белой и желтой наклейкой | Работает с радиоустройствами ZONT с желтой наклейкой (выпускаются сейчас) |
Поддерживает передачу данных по каналам связи K-Line и RS-485.
RS-485 – цифровой интерфейс широкого назначения, используемый для обмена данными в устройствах автоматики и контроля. Использует двухпроводную линию связи. Протокол закрытый, приватный.
Примечание. Максимальная длина линии RS-485 — не более 200 метров. При больших длинах рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами A и B с обоих концов линии и использовать кабель UTP (витую пару) CAT5.
K-Line – цифровой интерфейс, однопроводная шина данных для обмена данными между устройствами (контроллеров с блоками расширения) и подключения различных устройств (адаптеров управления котлами, радиомодулей и пр.). Протокол закрытый, приватный.
Особенности:
• возможность эксплуатации при отрицательной температуре,
• шифрование данных по протоколу AES-128,
• встроенная антенна.
| Напряжение питания | 8-30 В |
| Рабочая частота | 868 МГц |
| Средний ток потребления в режиме передачи данных | не более 30 мА |
| Дальность радиосвязи в прямой видимости | до 100 м |
| Количество подключаемых радиоустройств ZONT | до 40 шт. |
| Излучаемая мощность радиопередатчика | 10 мВт |
| Интерфейс связи | K-Line, RS-485 |
| Протокол шифрования данных | AES-128 |
| Скорость передачи данных | 115200 бод |
| Диапазон рабочих температур | минус 20 – плюс 70 °С |
| Температура хранения | минус 40 – плюс 70 °С |
| Относительная влажность воздуха при эксплуатации | до 95% при плюс 35 °С (без конденсации влаги) |
| Габаритные размеры | 95 х 55 х 23 мм |
