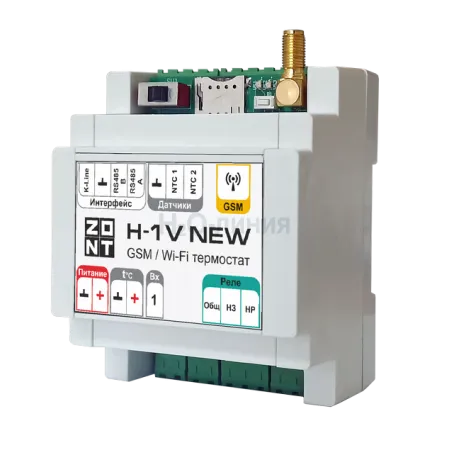

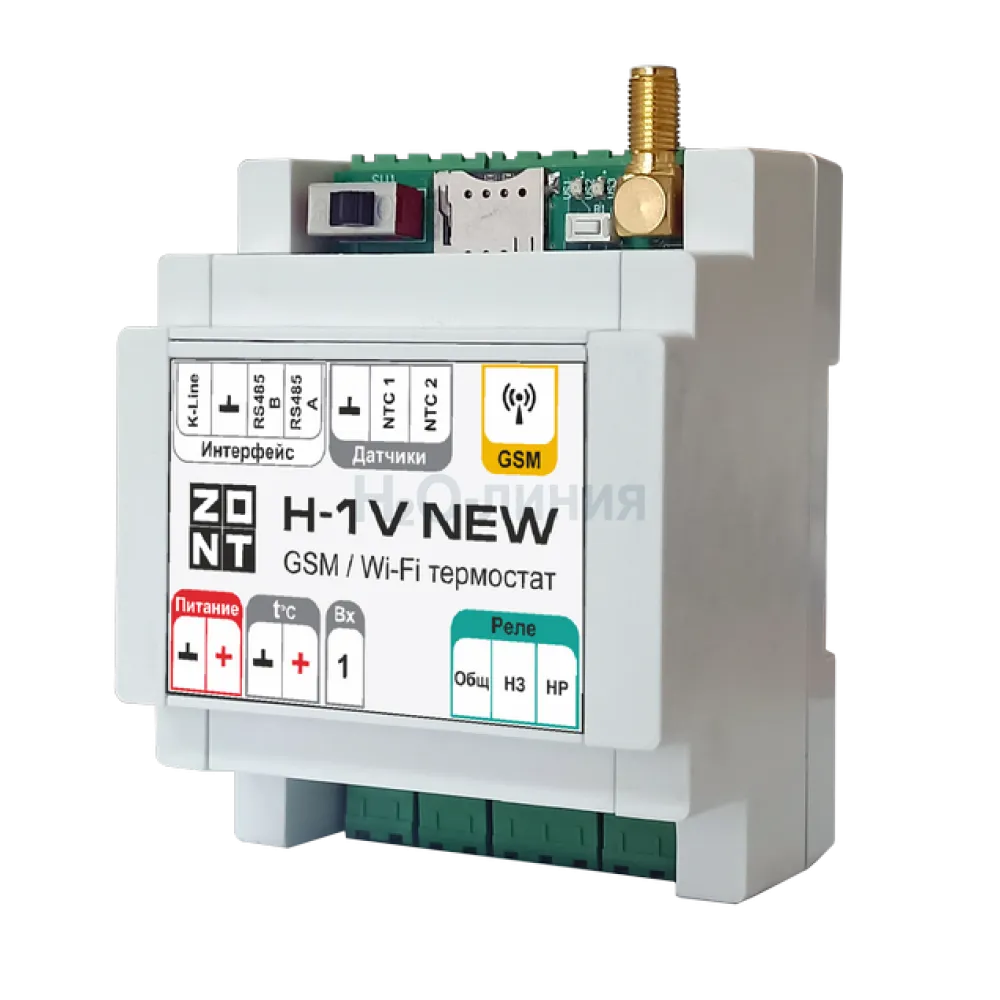

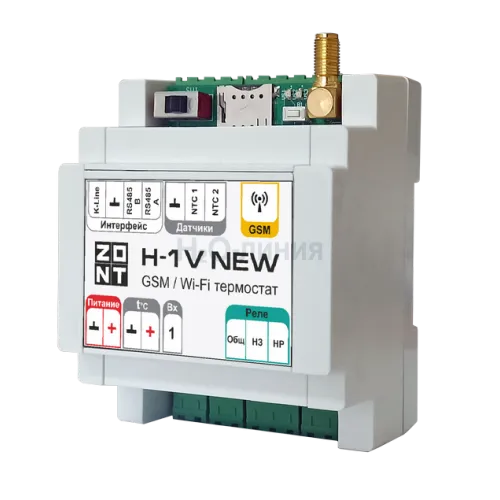

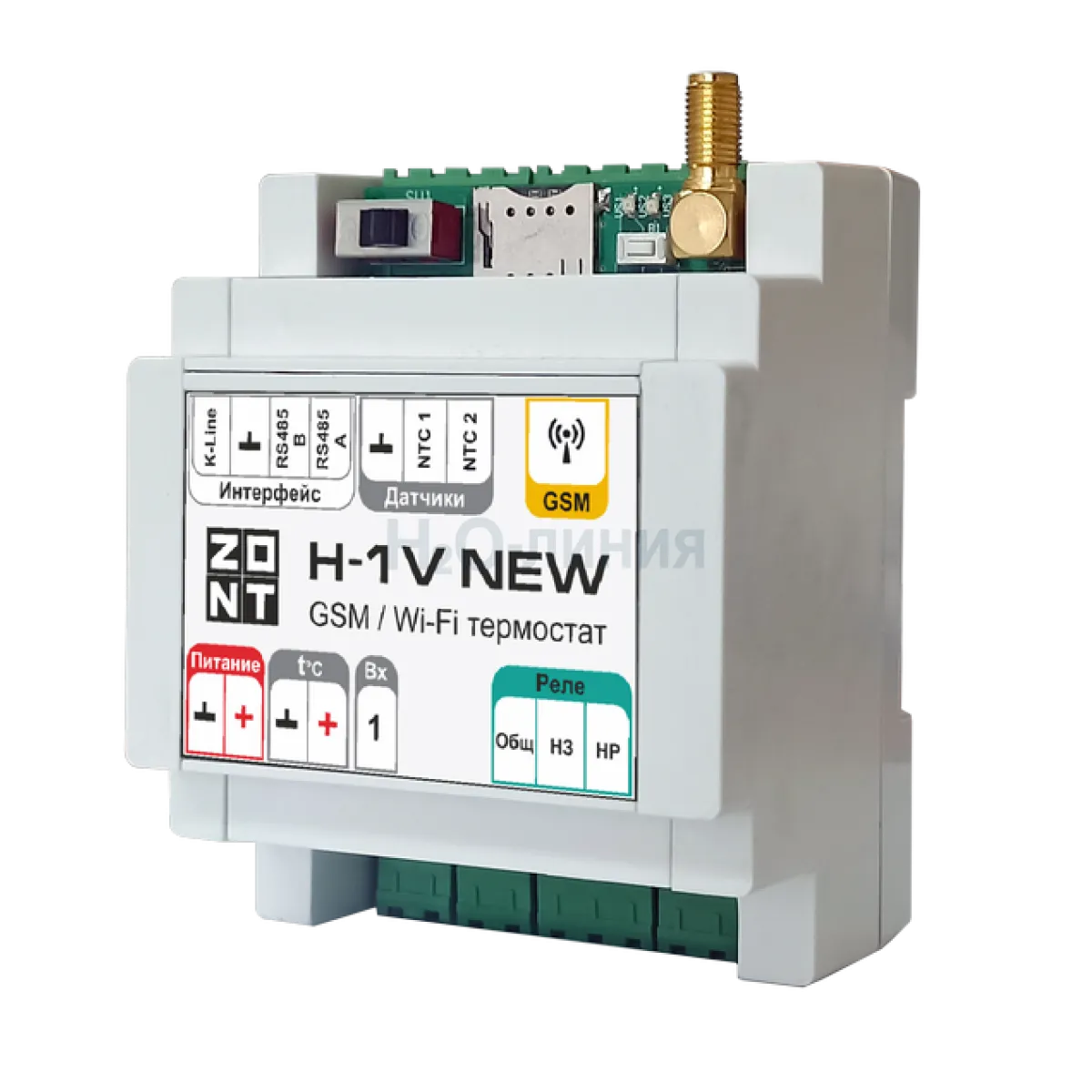

ZONT H-1V NEW – отопительный термостат для эффективного дистанционного управления котлом отопления.
В приборе теперь 2 вида связи – Wi-Fi и GSM (4G). Для подключения оригинальных устройств ZONT к термостату на удаленном расстоянии добавлен профессиональный интерфейс RS-485. В специальные входы возможно подключить помехозащищенные температурные датчики типа NTC (1 шт. входит в комплект).
Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.
Отопительный термостат ZONT H-1V NEW предназначен поддерживать температурные условия в доме для комфортного проживания. Он контролирует и управляет работой котла из любой точки мира через личный кабинет веб-сервиса или мобильное приложение ZONT. Команды управления, настройки режимов возможно отправлять с телефона, планшета или ПК. Мобильное приложение бесплатно и доступно для скачивания на iOS и Android.
ZONT H-1V NEW регулирует работу котла в режиме нагрева в соответствии с заданными параметрами. Прибор контролирует техническое состояние котла и сигнализирует о его неисправности, при возникновении внештатных ситуаций или отключении напряжения питания.
10 индивидуальных режимов отопления дома включают настройку работы по расписанию, учитывают уличную t° (ПЗА) и время суток. Записывается и сохраняется история событий.
Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 4 часов и передавать информацию от подключенных к нему проводных датчиков.
ZONT H-1V NEW проводит мониторинг дополнительно подключенных датчиков различного назначения (протечки воды, утечки газа, охранных и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 10 проводных и 40 радиодатчиков).
Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.
Управление котлом по цифровой шине
Термостат обеспечивает расширенные возможности управления системой отопления, если подключается к котлу по цифровому интерфейсу. Доступно управление котлами, имеющими один из перечисленных протоколов: OpenTherm, E-Bus, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Daesung, Wolf, Rinnai, Arderia, EMS+, Modbus, Kiturami. Для подключения требуется адаптер цифровой шины (приобретается отдельно).
При цифровом способе управления термостат не включает/выключает котел, а модулирует его мощность, плавно изменяя температуру теплоносителя.
Подключение к внутреннему протоколу котла также обеспечивает автоматический контроль его состояния. Вы получаете расширенную информацию о работе котла, в случае ошибки и аварии – коды и расшифровки события (при релейном управлении только уведомление, что произошла авария, без расшифровки).
Подключение по цифровой шине обеспечивает:
- дистанционное управление ГВС (если котел управляет ГВС),
- работу функции модуляции мощности котла,
- считывание рабочих параметров,
- считывание кодов ошибок.
Индикация в монтажном боксе
Установите Глазок для контроля индикации после монтажа термостата в бокс, чтобы контролировать световой сигнал индикатора прибора.
Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.
С отопительным термостатом ZONT H-1V NEW:
— вы можете быть уверенным в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 35%!
| Основное питание | внешний источник стабилизированного питания напряжением 10 — 28 В постоянного тока |
| Резервное питание | встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 6 Вт |
| Каналы связи | Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n
GSM — резервный:
|
| Поддерживаемые интерфейсы | RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);
K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.) |
| Поддерживаемые адаптеры
для расширенного управления котлом по цифровому протоколу |
Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Wolf, Kiturami
Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Wolf, Kiturami Адаптер цифровой шины RINNAI Адаптер цифровой шины ARDERIA Адаптер цифровых шин EMS+ и Daesung Адаптер цифровой шины Modbus |
| Релейный выход | 1 шт., используется для релейного подключения котла
коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А |
| Аналоговый вход | 1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата) |
| Аналоговые входы NTC | 2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте).
Характеристики Входа:
|
| Датчики температуры | Проводные
Беспроводные — до 40 шт.
|
| Датчики охранные и информационные | Проводные
Беспроводные
|
| Корпус | пластиковый, с креплением на плоскую поверхность или на DIN-рейку |
| Габаритные размеры | 71 х 90 х 57 мм; 4 DIN |
| Вес брутто | 0,2 кг |
| Класс защиты | IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур | минус 25 ⁰С — плюс 70 ⁰С |
| Максимально допустимая относительная влажность | 85 % |
