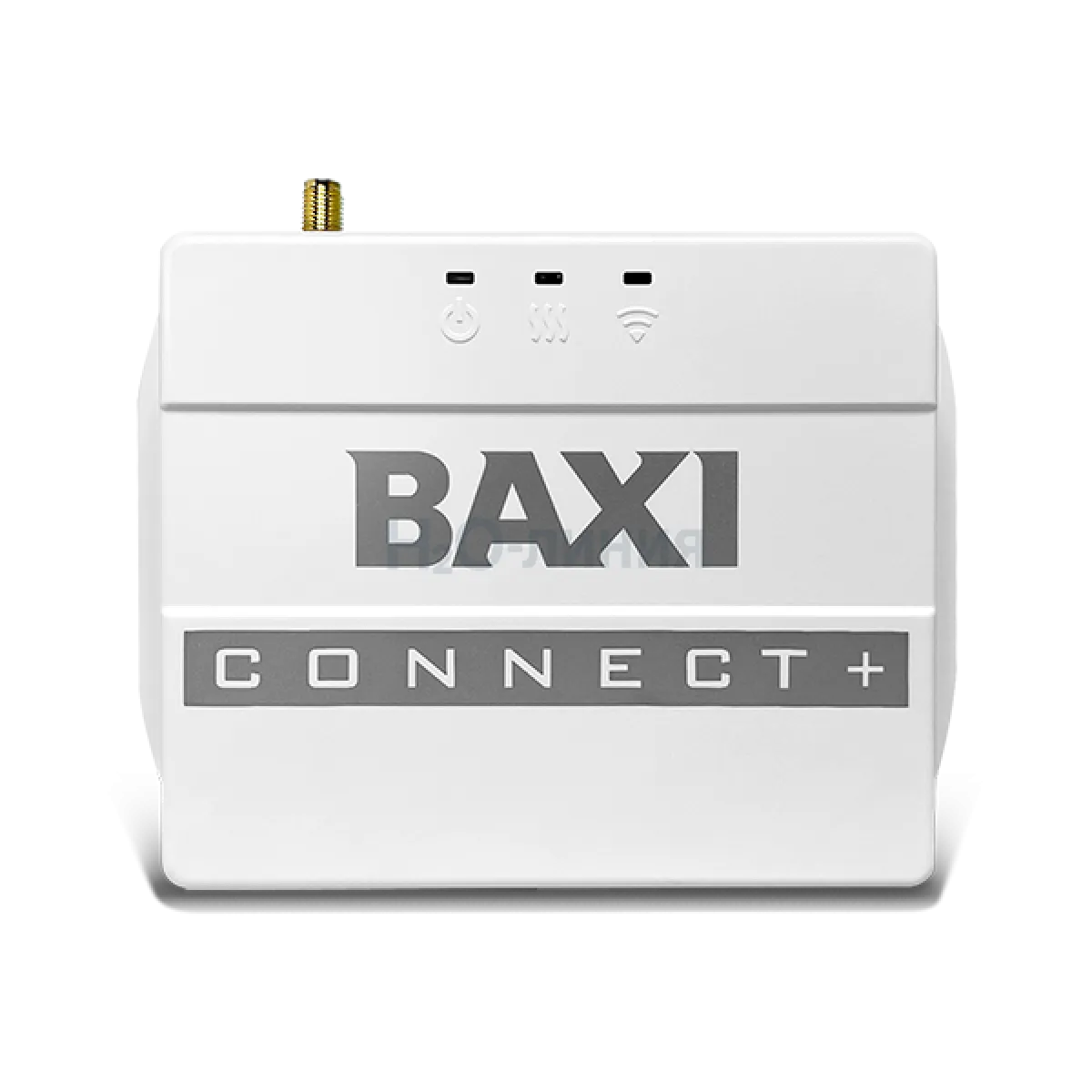

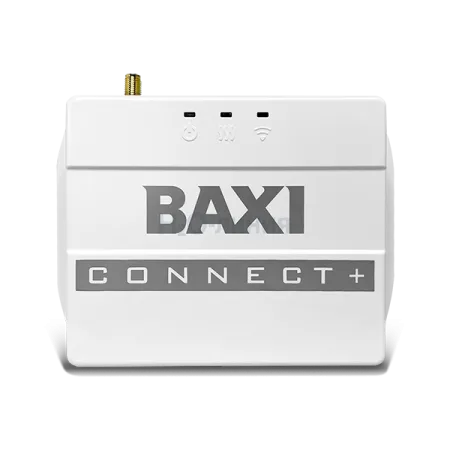

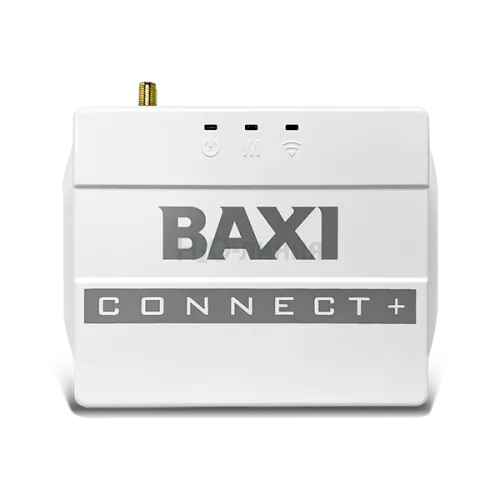

Контроллер Baxi Connect+ создан ZONT специально для управления системой отопления, в которой используются отопительные котел/котлы BAXI и De Dietrich. Имеет собственное мобильное приложение с «Мастером настроек», позволяющим в несколько кликов выполнить все необходимое регулирование системы отопления. Схемы подключения к котлам смотрите во вкладке «Документация».
Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.
Как контроллер управляет котлами
Прибор способен управлять 2 котлами по алгоритму «основной + резервный». При этом основной котел BAXI или De Dietrich подключается через встроенную в устройство цифровую шину. Такое управление котлом позволяет управлять модуляцией горелки и, следовательно, существенно снижать энергопотребление. Котел греет только тогда, когда нужно и ровно на столько, сколько требуется системе отопления.
Важно! При таком подключении можно использовать штатную панель основного котла BAXI или De Dietrich для ручного управления!
Резервный котел в системе отопления подключается только релейным способом. Тип используемой энергии, бренд производителя не имеют значения.
Использование погодозависимого алгоритма позволяет автоматизировать управление теплом с учетом изменения уличной температуры. Температурные данные могут быть получены как от уличного датчика, так и с погодного сервера. Применение такого алгоритма позволяет плавно изменять температуру теплоносителя в зависимости от погоды за окном.
Управление ГВС
Контроллер управляет горячим водоснабжением по следующим алгоритмам:
— в случае подключения бойлера косвенного нагрева к отопительному котлу BAXI или De Dietrich, ZONT управляет ГВС через котел,
— в случае использования обычного бойлера ГВС возможно прямое управление прибором (при этом используется не задействованный релейный выход).
Удобство управления:
— личный кабинет на веб-сервисе ZONT с возможностью предоставления доступа с различными правами для нескольких пользователей (например, сервисному специалисту, другому члену семьи),
— бесплатное мобильное приложение ZONT на iOS и Android, ссылки поставить правильные на их приложение
— комнатная панель для ручного управления режимами работы и температурными значениями ZONT МЛ-753.
Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.
Индикация в монтажном боксе
Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.
Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.
Контроллер Baxi Connect+ всегда на связи!
— GSM и Wi-Fi каналы передачи данных – выбирайте удобный,
— Wi-Fi канал в приоритете, GSM – резервный канал, подключающийся при потере связи Wi-Fi,
— при отключении электроэнергии прибор остается на связи до 4 часов и сохраняет весь свой функционал: управление котлом по OpenTherm (если котел подключен через АКБ), передает информацию от подключенных к нему проводных датчиков (встроенная резервная батарея).
Серверы находятся в России и это значит, что прибор всегда будет на связи!
С контроллером Baxi Connect+:
— вы можете быть уверены в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 35%!
| Основное питание | внешний источник стабилизированного питания напряжением 11 — 28 В постоянного тока |
| Резервное питание | встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 6 Вт |
| Поддерживаемые интерфейсы | RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);
K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.) |
| Поддерживаемые адаптеры
для расширенного управления котлом по цифровому протоколу |
OpenTherm: встроенный адаптер для управления котлом BAXI; допускается подключение штатной выносной панели Comfort |
| Релейный выход | 1 шт., используется для релейного подключения котла или электрического прибора
не подключен к цепям питаниям контроллера (выход типа “сухой контакт”) коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А |
| Аналоговый вход | 1 шт.,
— контролируемое входное напряжение 0-30 В; — дискретность измерения 12 бит; — погрешность не более 2%; — подтяжка к цепи плюс 3,3 В через резистор 100 КОм |
| Аналоговый вход NTC | 2 шт., предназначены для подключения температурных датчиков типа NTC-10 |
| Датчики температуры | Проводные
Беспроводные — до 120 шт.
|
| Датчики охранные и информационные | Проводные
Беспроводные
|
| Корпус | пластиковый, с креплением на плоскую поверхность или на DIN-рейку |
| Габаритные размеры | 125 х 90 х 35 мм |
| Вес брутто | 0,3 кг |
| Класс защиты | IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур | минус 25 ⁰С — плюс 70 ⁰С |
| Максимально допустимая относительная влажность | 85 % |
