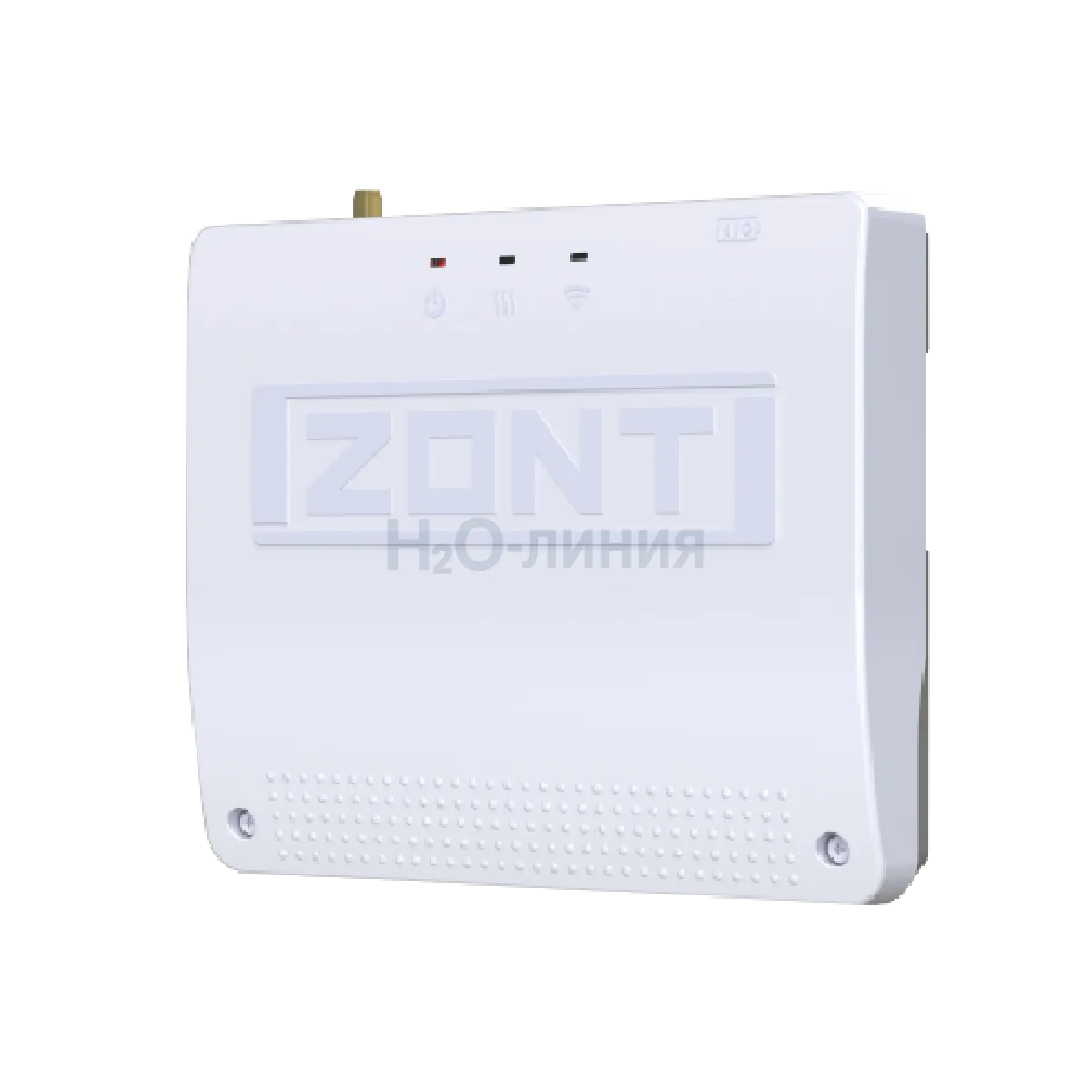

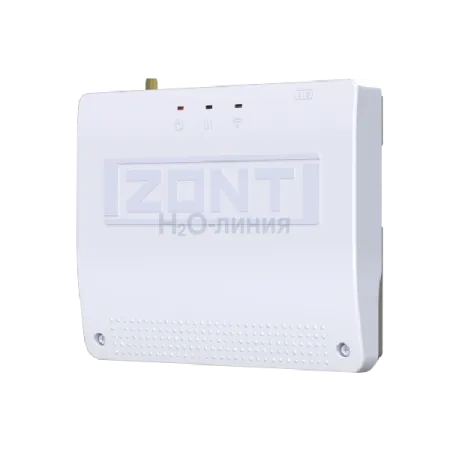

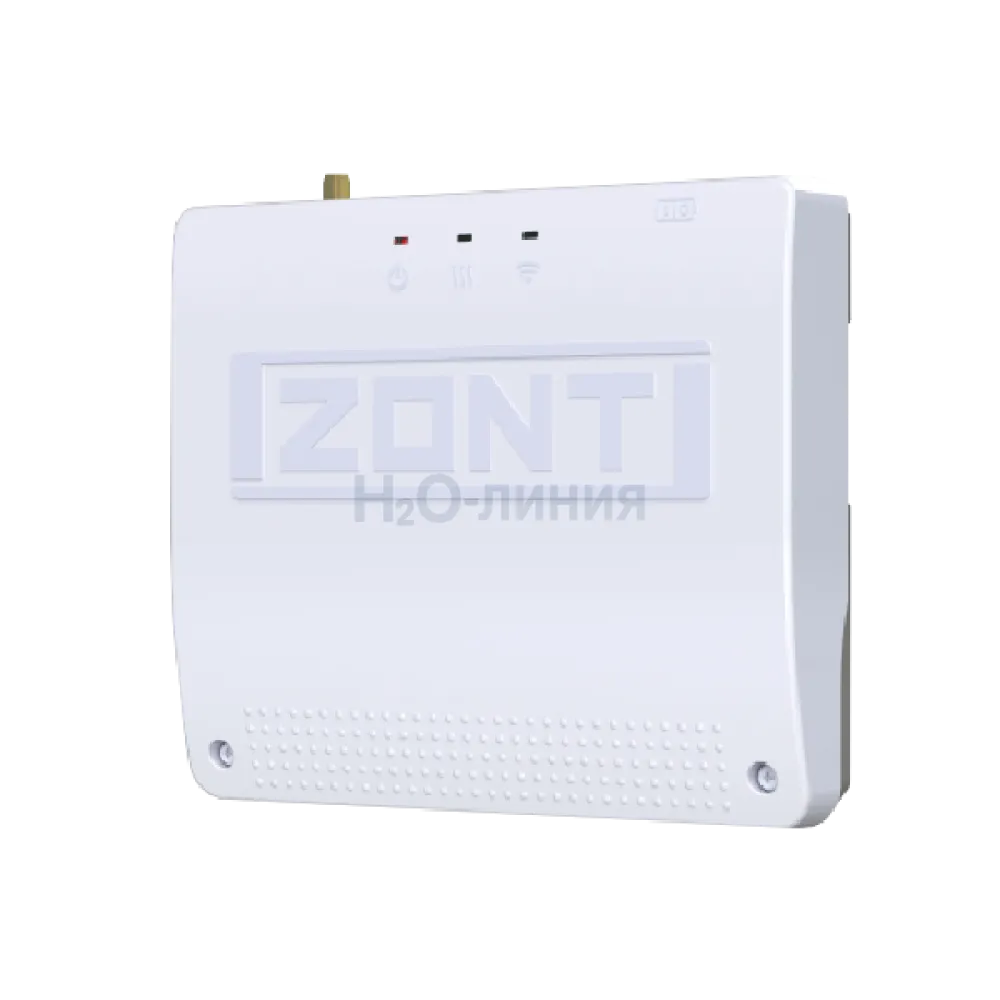

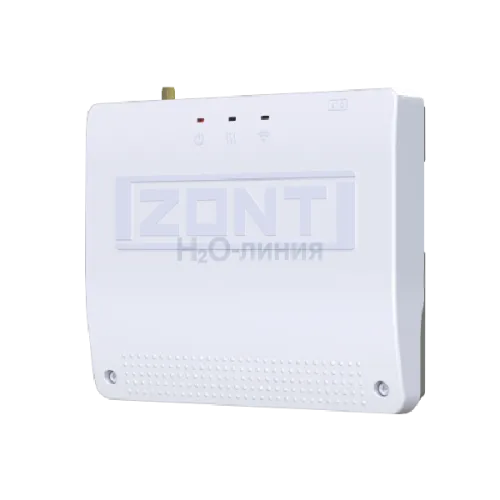

На объектах с многоконтурной системой отопления для увеличения аппаратных возможностей Регуляторов ZONT Climatic 1.3 и ZONT Climatic.V2 и применяются специальные блоки расширения ZONT EX-77. Максимальное количество подключаемых блоков к регулятору – 6. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическими Регуляторами ZONT Climatic 1.3 и ZONT Climatic.V2, может включать до 16 управляемых контуров.
Обмен данными БР с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.
2 дополнительных управляемых контура
Подключение блока расширения ZONT EX-77 к регулятору увеличивает систему отопления на 2 управляемых прямых/смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.
6 релейных входов
Блок расширения имеет 6 релейных входов. Они используются для прямого управления различными исполнительными механизмами.
Цифровые датчики температуры
Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора, реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.
Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования БР, к которому эти датчики подключены.
2 входа могут быть использованы для подключения датчиков NTC.
ВНИМАНИЕ! Настройки контуров, добавляемых Блоком расширения, выполняются только в личном кабинете веб сервиса Регулятора.
| Напряжение питания | Основное | 9-16 В от источника постоянного тока |
| Резервное | опционально от внешнего АКБ 12V / 7 А/h | |
| Поддерживаемые интерфейсы | USB 2.0
1-wire RS-485 K-line |
|
| Релейные входы | 6 шт. | Максимальный ток одного реле – не более 2 А
Суммарный ток потребителей – не более 5 А Выходы реле для насосов и сервоприводов силовые, рассчитаны на напряжение 220 В |
| Проводные цифровые датчики температуры | до 20-ти шт. | тип — DS18S20, DS18B20 Внимание — не оригинальные датчики могут не работать |
| Рабочий интервал окружающих температур | От минус 25 до плюс 50 °С | |
| Габаритные размеры, мм | 150х130х30 | |
| Корпус, крепление | Пластиковый, на любую поверхность и DIN рейку |
