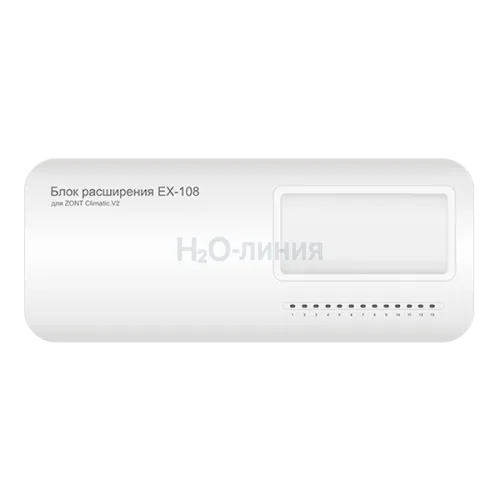

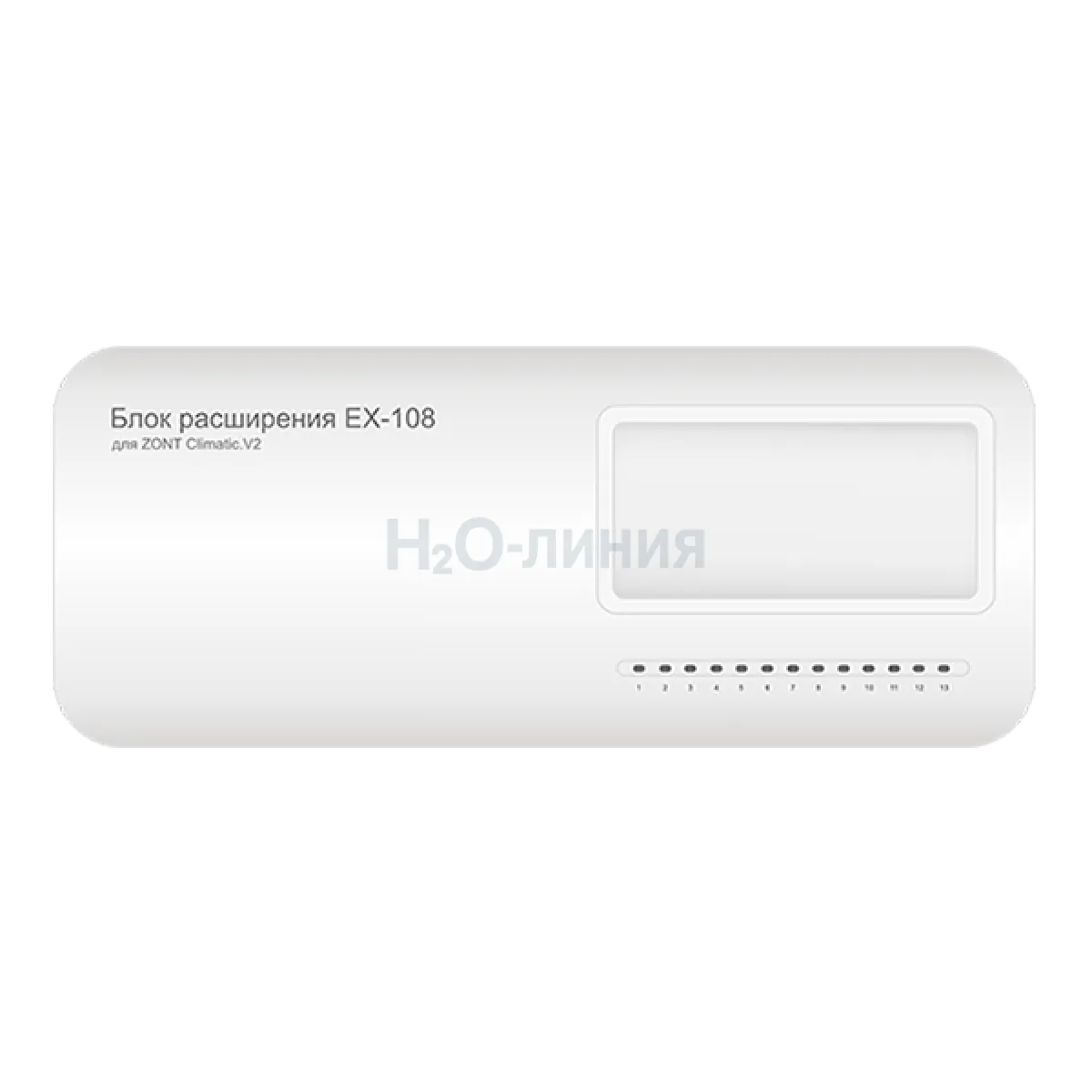

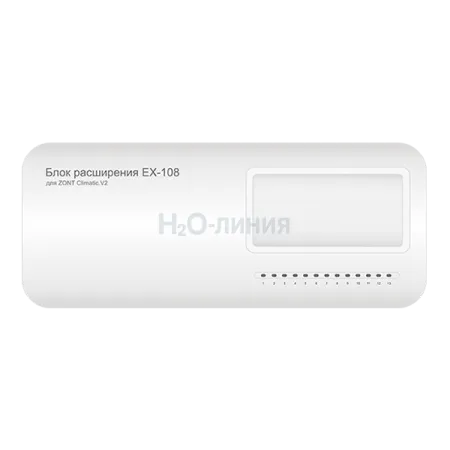

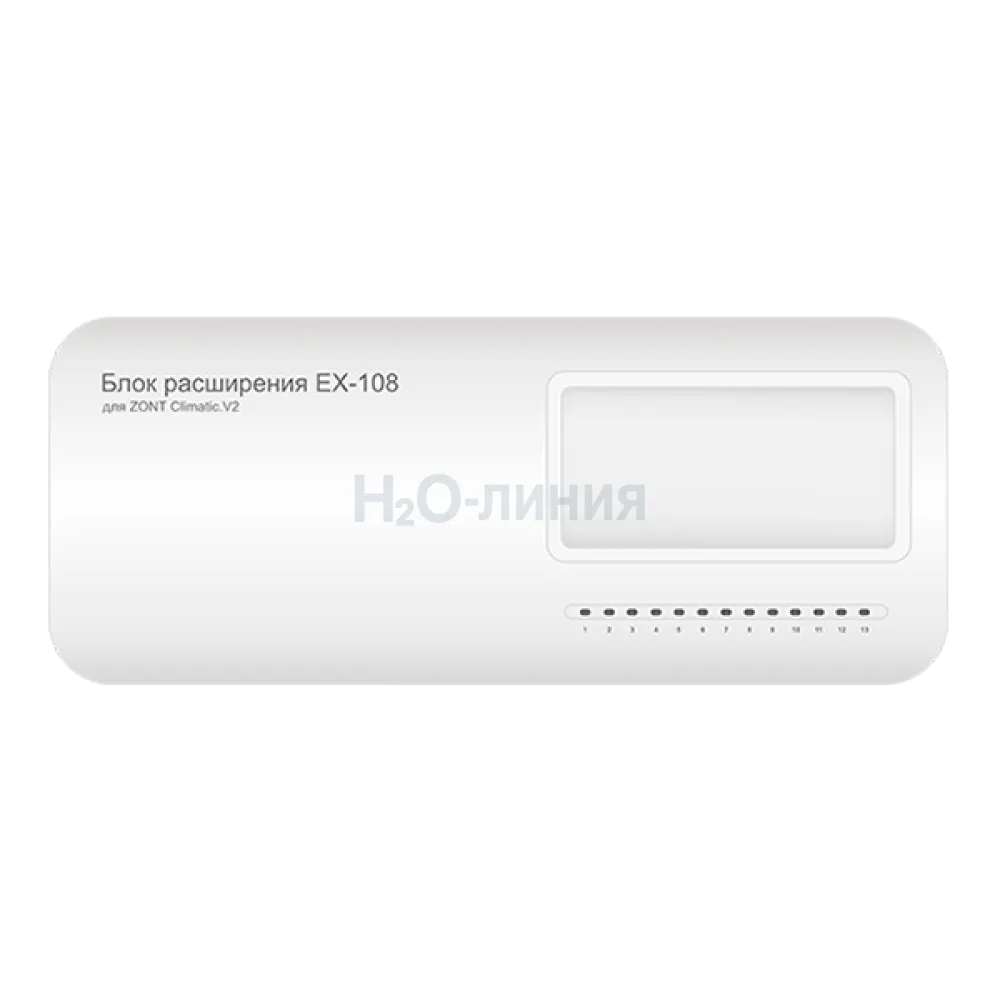

Блок расширения ZONT EX-108 применяется исключительно с автоматическим регулятором ZONT Climatic.V2 и предназначен для увеличения количества регулируемых контуров системы отопления.
Блок расширения при подключении к Регулятору добавляет к его базовой конфигурации еще 3 отопительных контура с возможностью управления работой насоса и электропривода смесительного крана в каждом. Максимальное количество подключаемых к одному Регулятору блоков расширения – 5 шт. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic.V2, может включать до 16 управляемых контуров.
Размещенные на корпусе индикаторы отражают фактическое состояние его релейных выходов (назначение каждого индикатора указано в технической документации).
Обмен данными блока с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.
Прибор может монтироваться как на стену, так и в электротехнические шкафы на DIN-рейку.
3 дополнительных управляемых контура
Подключение блока расширения ZONT EX-108 к регулятору ZONT Climatic.V2 увеличивает систему отопления на 3 отопительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.
9 встроенных реле 220 В
Блок расширения имеет 9 встроенных реле 220 В переменного тока. Они используются для прямого управления различными исполнительными механизмами.
Цифровые датчики температуры
Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic.V2, реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.
Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования блока, к которому эти датчики подключены.
3 аналоговых входа NTC
3 аналоговых входа используются для подключения аналоговых датчиков температуры NTC 10.
Важно! Первичная настройка контуров, добавляемых Блоком расширения, выполняется через внешнее (дистанционное) управление из личного кабинета веб-интерфейса или Приложения ZONT. Дальнейший ввод параметров и способов управления работой дополнительных контуров возможен двумя способами: локально – с панели управления Регулятора или дистанционно – через интернет.
| Напряжение питания | Основное | от сети 220 В, 50 Гц переменного тока;
диапазон рабочих напряжений: 180 В…250 В |
| Поддерживаемые интерфейсы | RS-485 1-Wire |
|
| Встроенные реле 220 В переменного тока
|
9 шт. | подключены к цепи основного питания и предназначены для управления исполнительными устройствами отопительных контуров;
|
| Входы NTC | 3 шт. | подключение датчиков NTC-10 |
| Проводные цифровые датчики температуры | до 10-ти шт. | тип — DS18S20, DS18B20
Внимание — неоригинальные датчики могут не работать! |
| Диапазон рабочих температур | минус 10 ⁰С – плюс 50 ⁰С | |
| Габаритные размеры, мм | 330 х 135 х 65 | |
| Корпус, крепление | Пластиковый, на стену или DIN рейку |
