Погодозависимый автоматический регулятор для комплексных систем отопления ZONT Climatic предназначен для эффективного управления системами отопления здания или нескольких сооружений с разными контурами (теплые полы, радиаторы, воздушное отопление, отопление гаража или бани и т.д.) и горячим водоснабжением.
Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.
Автоматический регулятор ZONT Climatic использует для передачи данных каналы связи GSM/ GPRS/ Wi-Fi. Если пропадет приоритетный канал Wi-Fi, то прибор автоматически переключится на прием и отправку данных по GPRS. Так устройство всегда находится на связи со своим владельцем.
ZONT Climatic – первый прибор, настройки которого можно выполнить как со своей панели управления, так и из личного кабинета. Настройки, сделанные на панели, автоматически прописываются в личном кабинете. Изменения, выполненные в веб интерфейсе, моментально отображаются на панели управления.
Регулирование и контроль работы контуров отопления и подключенных к регулятору приборов осуществляется:
- через собственную панель управления (выносная, можно разместить отдельно от регулятора);
- дистанционно в личном кабинете веб-сервиса ZONT,
- дистанционно в бесплатном мобильном приложении ZONT, доступном на iOS и Android.
ZONT Climatic — современное решение для создания энергоэффективной системы отопления с комфортным управлением. Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.
— Комфортная температура в помещении сразу после 1-ой настройки!
— Система на связи 24/7
— Безопасность всей системы отопления!
— Экономия на энергоносителях от 35%
Линейка приборов
Линейка приборов ZONT Climatic представлена 4 регуляторами, в основу предустановок которых заложены самые популярные схемы систем отопления.
| ZONT Climatic.V2 | ZONT Climatic 1.3 | ZONT Climatic 1.2 | ZONT Climatic 1.1 |
| Wi-Fi, GSM, Ethernet | Wi-Fi, GSM | Wi-Fi, GSM | Wi-Fi, GSM |
| встроенная панель управления (цветная!) | выносная панель управления (монохром) | выносная панель управления (монохром) | выносная панель управления (монохром) |
| 1 контур ГВС | 1 контур ГВС | 1 контур ГВС | 1 контур ГВС |
| 3 отопительных контура* (до 15 с блоками расширения)
контур бассейна и/или вентиляции
|
3 отопительных контура* (до 15 с блоками расширения) | 2 отопительных контура | 1 отопительный контур |
| контроль датчиков температуры, давления, протечки (с перекрытием крана) | контроль датчиков температуры | контроль датчиков температуры | контроль датчиков температуры |

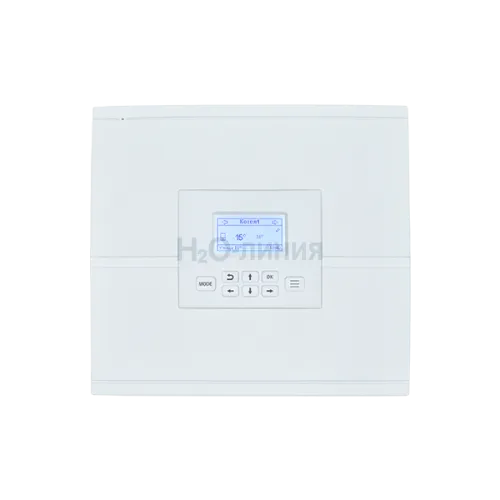

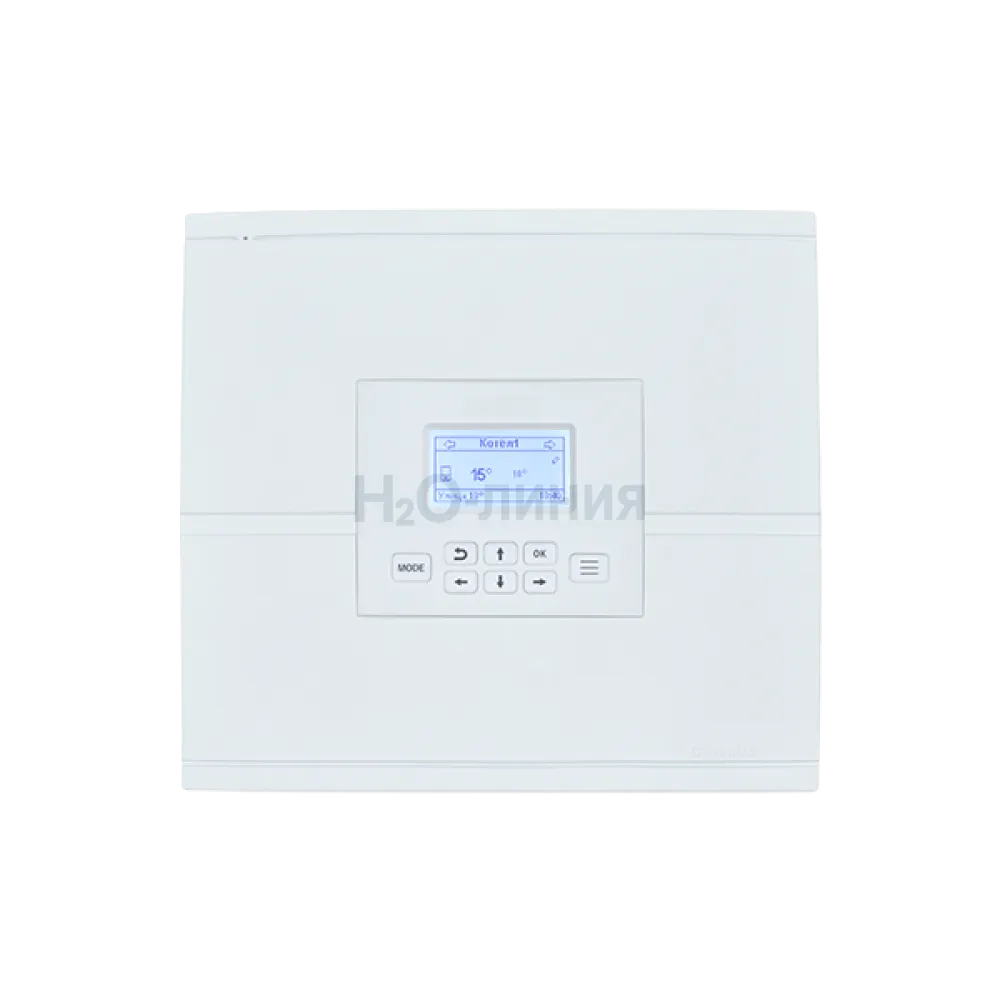

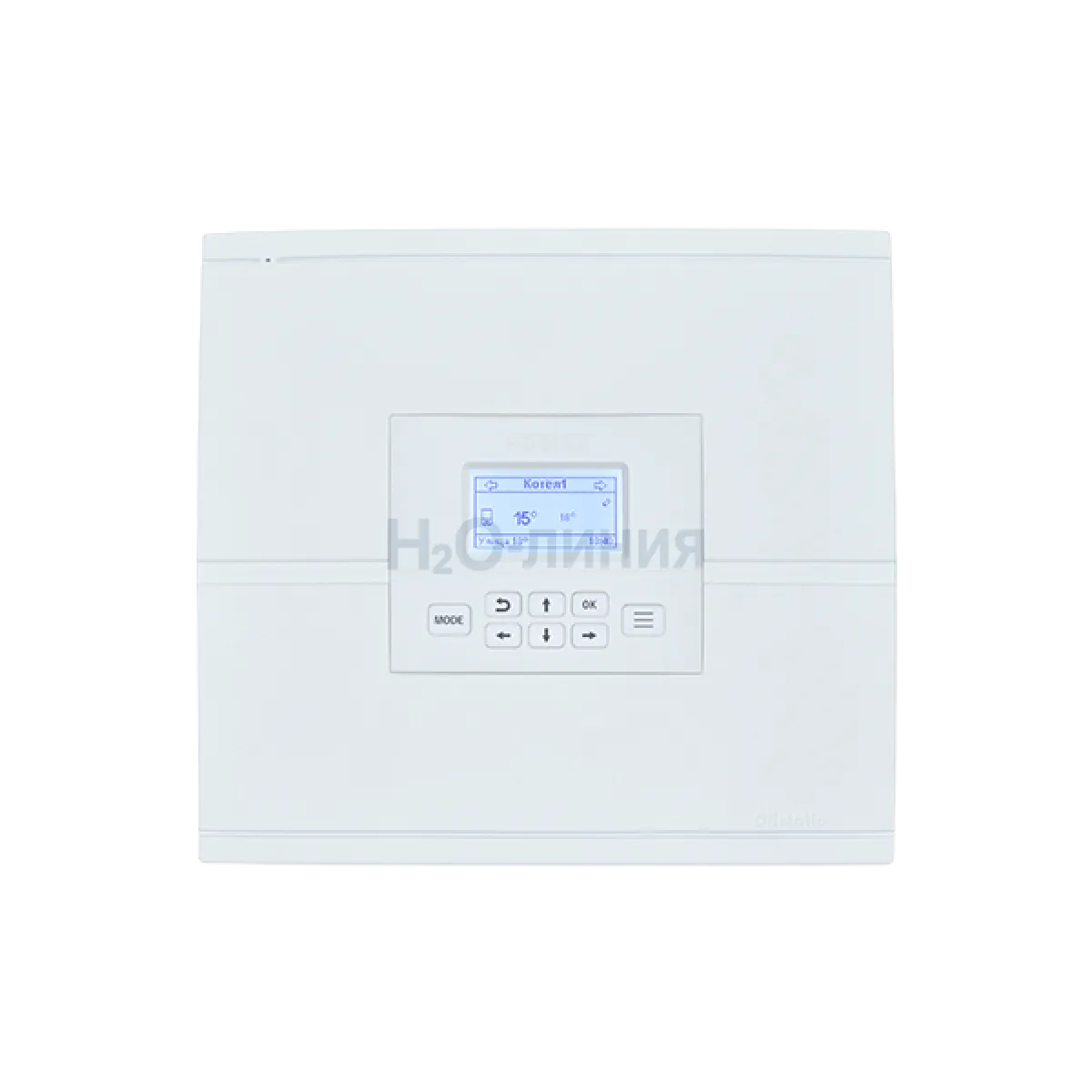

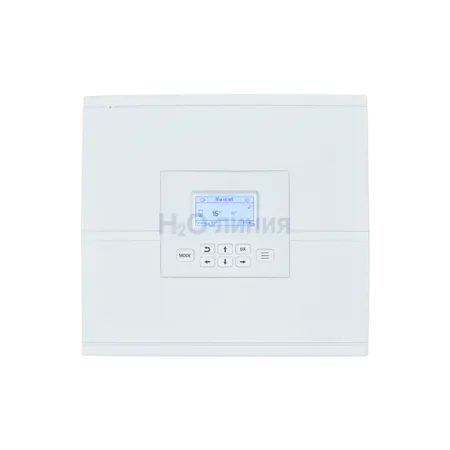

Регулятор ZONT Climatic 1.1 позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 контур ГВС и 1 прямой/смесительный контур.
Автоматизация контроля и управления
Автоматический регулятор ZONT Climatic 1.1 содержит предустановленные настройки основных параметров контуров отопительной системы. На панели прибора или в личном кабинете сервиса ZONT возможно:
- выбрать режим работы для каждого контура,
- установить требуемое температурное значение,
- назначить расписание работы приборов,
- управлять ГВС,
- присвоить каждому контуру свое название.
Автоматический регулятор ZONT Climatic использует погодозависимый алгоритм для регулировки работы приборов системы отопления при выборе соответствующего алгоритма и использовании датчиков температуры воздуха, теплоносителя. Регулятор взаимодействует как с проводными (в том числе NTC), так и с радиодатчиками. Для использования радиодатчиков с передачей данных на защищенной частоте 868 МГц необходимо подключить радиомодуль МЛ-590.
Регулятор одновременно контролирует и управляет работой 2-х отопительных котлов, в том числе каскада. В базовой комплектации прибор обеспечивает управление котлами релейным способом. Для регулирования котлов по цифровой шине необходимо подключить плату цифровой шины (поддерживаемые интерфейсы: OpenTherm, E-Bus, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami).
Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 4 часов и передавать информацию от подключенных к нему проводных датчиков.
Панель управления ZONT Climatic выносная, при желании ее можно разместить отдельно от регулятора. Ее место в корпусе закроет заглушка, входящая в комплект.
В качестве дополнительной панели управления к регулятору ZONT Climatic можно подключить панели ручного управления МЛ-753 и МЛ-753 Wi-Fi, таким образом обеспечив доступ к управлению системой отопления из разных помещений (например, на разных этажах).
ZONT Climatic – готовое решение для автоматизации системы отопления и ГВС!
| Кол-во управляемых котлов | до 2-х шт. |
| Кол-во управляемых контуров ГВС | 1 шт. |
| Кол-во управляемых прямых/смесительных контуров | 1 шт. |
| Управление контуром рециркуляции | есть |
| Основное питание | номинальное напряжение: 220 В, 50 Гц переменного тока;
диапазон рабочих напряжений: 85 В.…264 В |
| Резервное питание | встроенный аккумулятор LIR 14500
напряжение — 3,7 В, емкость 800 мА*ч |
| Потребляемая мощность | не более 25 Вт |
| Каналы связи
|
Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n
GSM — резервный:
|
| Поддерживаемые интерфейсы
|
USB 2.0 slave: обновление прошивки контроллера;
RS-485: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры (до 10 шт.) |
| Поддерживаемые цифровые протоколы котлов
(через встраиваемую плату) |
OpenTherm, E-BUS, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Wolf, Kiturami |
| Аналоговые входы | 6 шт. (подключение датчиков NTC)
входное напряжение 0-3,3 В; дискретность измерения 12 бит; погрешность 2 %; подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм |
| Релейные выходы | 7 шт.,
максимальный ток одного реле — не более 2 А; максимальный суммарный ток — не более 5 А; выходы реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В; выходы реле для управления котлами, не подключены к цепям питания (выход типа “сухой контакт”) |
| Внутренний выход питания +5 В | 1 шт.
для питания цифровых датчиков температуры при трехпроводном подключении; максимальный суммарный ток потребителей – не более 50 мА |
| Радиоканал 868 МГц | подключаемый через внешние радиомодули ZONT МЛ-590
поддерживает до 120 радиодатчиков (до 40 шт. на один радиомодуль) |
| Корпус | пластиковый, с креплением на плоскую поверхность |
| Габаритные размеры | 100 х 330 х 300 мм |
| Вес брутто | 2,5 кг |
| Класс защиты | IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур | минус 10 — плюс 50 С |
| Максимально допустимая относительная влажность | 85 % |
